詳細說明:

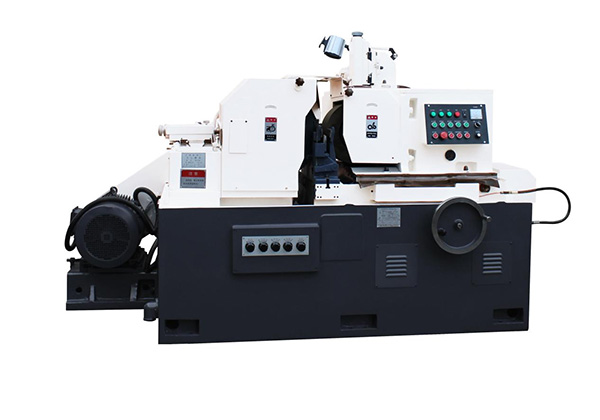

＞＞M10100機床特性

該機床用于各種圓柱體零件的通磨磨削及圓錐體、成形回轉體零件的切入磨削。適用于成批和大量生產需要

• 砂輪主軸軸承為五片式動壓滑動軸承，承載力大、剛度高

• 導輪主軸軸承為1:30整體式滑動軸承，承載能力大，精度高

• 導輪架在水平方向可作小角度回轉，在磨削小錐度的工件時砂輪可以不必修整成錐形，提高砂輪利用率和減少修整時間

• 導輪變速采用交流變頻調速，可實現無級調整

• 砂、導輪修整器往復均采用液壓傳動，無級調整

• 備有自動切入磨削裝置，可作半自動循環工作







  ﹥﹥主要規格與技術參數

  切入磨削 : 磨削直徑:10~100mm

             ******磨削長度 :195mm

  通磨 :     磨削直徑 :10~100mm

             ******磨削長度 :210mm

  磨削輪規格 : PSA500*200*305mm

  導輪******規格 :PSA350*200*127mm

  砂輪轉速 : 1250r/min

  導輪速度: 10~200r/min

  導輪回轉角度 : 垂直平面內 :-2°~+5°

                 水平平面內 :0°~+3°

  進給手輪每轉進給量 : 0.4mm

  進給手輪每格進給量 :  0.002mm

  切入磨削行程量   總行程量 : 3.5mm

  快速行程量 : 3.5~2.0mm

  慢速行程量 : 0~1.5mm

  修整器刻度盤每轉過一格進給量 : 0.01mm

  兩砂輪中心連線至托架底面高: 255mm

  冷卻泵流量: 100L/min

  機床總功率 : 21.66kw

  磨削輪電動機 : 18.5kw

  導輪電動機: 2.2kw

  冷卻泵電動機 : 0.12kw

  潤滑泵電動機 : 0.09kw

  液壓泵電動機 : 0.75kw

  機床引接電源 : 3N-50HZ 380V

  機床外形尺寸(長*寬*高) : 2675*1505*1615mm

  機床凈重 :≈ 4500kg

  （標準檢棒）工作精度  圓度 : 0.002mm

            圓柱體 : 0.003mm

               粗糙度 : Ra0.32
